D2型单路直流电量三隔离变送器

浏览:1848次发布日期:2012-07-02

   一、概述

  本产品为三隔离直流电量变送器,采用电磁隔离原理,将输入的直流电压(电流)信号隔离变换成标准模拟量信号输出。

  本产品特点:

  *产品输入端口、电源端口、输出端口分别可承受4KV、4KV和1KV的浪涌冲击,抗干扰能力强,安全可靠

  *采用22.5mm超薄外壳,导轨安装,节省空间,使得安装更紧凑

  *稳定性高,常温变化量稳定在2mV以内

  *输入滤波能力强,适用于电镀等干扰大的行业

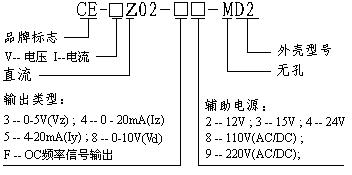

  二、产品型号说明

  三、主要技术指标

  *输入范围:0~500VDC、0~5ADC

  *输出范围:0~5VDC、0~10VDC、4~20mADC、0~20mADC、0~10KHz

  *输出纹波:≤10mV

  *线性范围:0~120%

  *精度: 0.2级

  *输入过载能力:

  电压:2倍标称值,持续1秒间隔10秒重复10次;

  电流:2倍标称值且小于10A,一秒5次;

  *响应时间:≤300mS

  *隔离耐压: 2500VDC

  *辅助电源:+12V、+15V、+24V、90V~260V(AC/DC)

  *工作温度:-10℃~+60℃

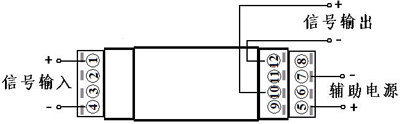

  四、产品接线

  1脚:输入信号正 4脚:输入信号负

  5脚:辅助电源正 7脚:辅助电源地

  10脚:输出信号正 12脚:输出信号地

  五、产品外型

  产品采用D2型外型结构,其外形如图,

  尺寸为: 长X宽X高=100 X 113.5 X 22.5(mm)

  六、安装方式

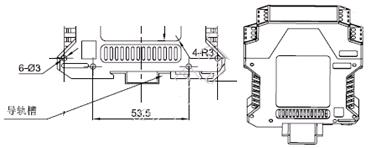

  产品采用DIN35 导轨式安装,其安装尺寸如下图所示。(单位:mm)
