一、概述

　　本产品采用罗氏线圈的原理，适用于各种电气系统，电镀，电解行业中的交流大电流的测量和控制，该产品有以下几个特点：

　　●产品输入无饱和：由于产品采用的是Rogowski原理，摒弃了传统的互感器原理或是霍尔原理中必须使用的磁芯，从而使得产品的输入范围可以做到很大而不影响产品的性能；

　　● 响应时间快：本产品响应时间可以达到uS级别，可应用于电力系统中的故障录波等方面；

　　● 产品频响宽：本产品的频宽范围可以达到20KHz以上，可广泛应用于输入波形复杂等信号检测；

　　● 产品线性好：产品输出的线性度可以达到0.2%，可以精确的反映输入信号的大小；

　　● 产品精度高：产品整体的精度在1%以内；

　　● 产品体积小，重量轻：相比传统的互感器原理和霍尔原理的产品，在相同输入量程的条件下，本产品的体积更小，重量更轻；

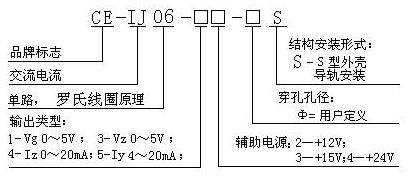

　　二、型号说明

　　三、主要技术指标

　　额定输入0～20 KAac

　　额定输出0～20 mAdc, 0～5 Vdc, 4～20 mAdc;

　　精度1.0级

　　线性范围0～120%

　　隔离耐压5000VDC/1分钟

　　辅助电源+12Vdc,±12Vdc,+24Vdc

　　工作温度-20℃～+60℃

　　温度漂移<300ppm/℃

　　四、产品接线

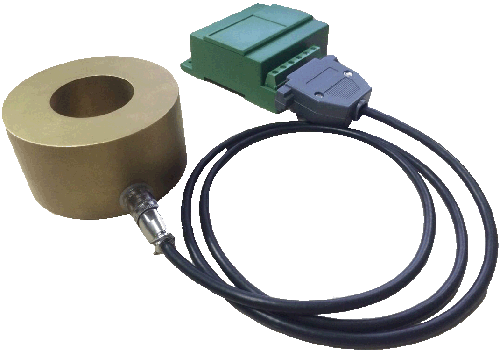

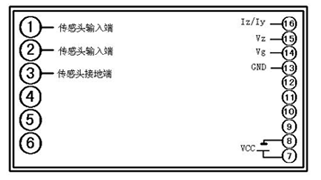

　　产品分为传感头和积分器，传感头与积分器通过屏蔽线相连，其中积分器的接线如图

　　1、2脚：传感头输入端

3脚：传感头接地端

　　7、8脚：积分器辅助电源输入端

　　13脚：输出信号接地端

　　14脚：跟踪电压输出端

　　15脚：直流电压输出端

　　16脚：直流电流输出端

　　五、产品外型尺寸（单位：mm）

　　积分器采用S型外型结构其尺寸如下：长X宽X高=86X70X73mm,线圈尺寸：外径120-140mm，内径65-85mm，侧面高度30-40mm

　　六、安装方式

　　积分器采用DIN35导轨式安装或螺钉固定安装，其安装尺寸如右图所示。（单位：mm）
