本产品为交流零序电流隔离变送器，主要应用于三相四线电路中对三相电流相量和或中性线N(零线)上的电流变化量测量。相比与零序电流互感器（CT）检测，在信号隔离、稳定性上有明显优势，输出标准信号可直接连接后级控制主机（如PLC等）。外壳采用阻燃ABS工程塑料外壳、采用树脂浇注，有效避免了互感器在长期使用过程中的锈蚀。产品具有绝缘性能好，线性好、运行可靠、安装方便等特点。可广泛用于电力，通讯，铁路，工业控制等领域；在对电气火灾监控、防火漏电系统、小电流接地系统、微机保护设备得到广泛应用。
资料下载*辅助电源：DC +11~+28V；
*最大电流冲击适应性：1000A/0.2S,5次；
*额定工作电流:<30mA；
*输入范围：电流AC:0~5A; 0~10A; 0~15A，可选；
*输入频率: 50Hz/60Hz；
*变送输出：0~5V/0~20mA/4~20mA；
*精度等级：0.5级（采用引用误差）；
*负载能力：电压输出大于1KΩ,电流输出小于300Ω；
*温漂：≤200ppm/℃；
*隔离耐压：DC 2500V；
*响应时间：≤200 mS；
*额定功耗：≤0.4W
*输出纹波：≤10mV
*频响范围：45~65Hz（最高到5K，需订货说明）
*浪涌冲击抗扰度： 电源端口三级2KV(L-N/2Ω/综合波)
输出端口三级2KV(L-N/40Ω/综合波)
*脉冲群抗扰度：电源端口±4KV；模拟输出端±4KV；
*输入过载能力：连续过载：120%；
短时过载：1000A/0.2S,5次；
*工作温度：-20℃～+70℃；湿度：≤95%（不结露）
*储存条件：温度:-55~65℃； 湿度: ≤95%（不结露）

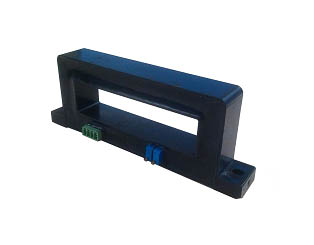

产品外观：

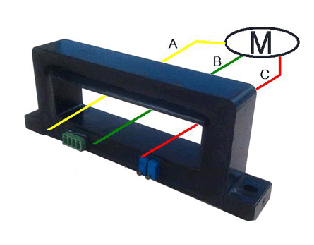

产品接线示例图：
产品接线示意图(注：以测量三相电机负载的零序电流为例.)
外型尺寸：
外型尺寸图（单位mm）
产品精度高,优于0.5级；
宽电源供电DC +11～+28V;
标准信号输出,可与PLC设备直接连接使用；
浪涌冲击抗扰度2KV，脉冲群抗扰度4KV；
环氧树脂封装工艺,电隔离强度高；
结构紧凑, 安装方便，占用空间小，多种外形可供选择；
