本产品为三相交流电压隔离变送器,采用电磁隔离原理,用于测量三相交流电压信号,隔离并线性输出各种可选择的标准信号。该产品广泛应用于通讯、电力、铁路、工业控制等领域交流电流信号的实时检测/监控。
资料下载测试条件:室温:25℃。
*输入范围:0~1V~500VAC
*输出量:电压、电流、频率、跟踪量
*辅助电源:12VDC、15VDC、24VDC
*精度等级:0.5级
*负载能力:负载≥2KΩ(电压输出);负载≤250Ω(电流输出)
*温漂:≤500ppm/℃
*隔离耐压:≥2500 V DC
*响应时间:≤300 mS
*额定功耗:电压输出0.5瓦;电流输出2瓦
*输出纹波:≤10mV
*频响范围:45~65Hz(最高到5K,需订货说明)
*浪涌冲击抗扰度:电源端口一级±0.5KV(L-N/2Ω/综合波) 模拟I/O口一级±0.5KV (L-N/40Ω/综合波)
*脉冲群抗扰度:输入/电源端口±2KV模拟I/O口±1KV
*输入过载能力:被测电压标称值的2倍
*工作环境:温度:-10~60℃; 湿度: ≤95%(不结露)
*储存条件:温度:-55~65℃; 湿度: ≤95%(不结露)
产品外形

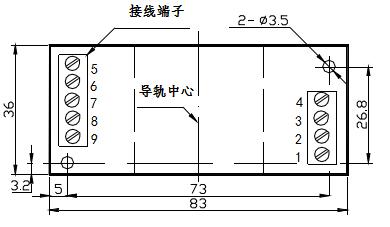

产品安装尺寸

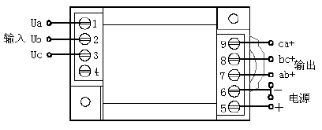

CE-VJ31直流供电,交流三相三线输入、电压或电流输出接线参考图

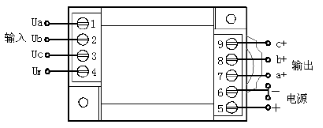

CE-VJ41直流供电,交流三相四线输入、电压或电流输出接线参考图
安装、接线方便;
精度高,体积小、温漂低;
三相电压相互独立;
产品可靠性高;
可根据客户需求量身定制各种特殊产品。
