本产品是一款单路直流电流采集测量智能型隔离变送器，对直流回路的电流进行测量；采用高精度24位专用AD芯片，动态范围比高达1000：1；利用霍尔测量原理或电阻取样测量原理，精度高，稳定性好，通讯速率高。全隔离处理技术，抗干扰能力强。测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。可应用于电力、机房监控、工业测量等领域。
序号 | 指标名称 | 技 术 指 标 | 单位 | 备 注 |
1 | 精度等级 | 0.2，1.0 | % | 端子输入0.2级，穿孔输入1.0级 |
产品量程 | MS3型:5A； ES5型:1000A； | 每种规格的最大量程； | ||
2 | 通信速率 | 115.2K，57.6K，38.4K，19.2K，9600（缺省），4800，2400，1200 | bps | 出厂默认通讯格式：9600、N/8/1、地址1 |
通信接口 | RS-485(双绞线) 、RS-232C(三线/仅N型) | RS422可选 | ||
通信格式 | 寄校验、偶校验、无校验、空格、标志 | |||
最大通信节点数 | 64 | 节点 | 仅对RS-485 | |
总线保护功能 | 可承受400W的瞬时脉冲电压 | 具有自动热关断和ESD保护功能； | ||
3 | 内部数据更新速率 | 100 | mS | |
4 | 工作温度范围 | -20℃～+60℃ | ||
5 | 隔离电压 | 输入输出隔离耐压: 2500V DC/1分钟 电源与输入之间隔离耐压：2500V DC/1分钟 电源与输出之间隔离耐压：2500V DC/1分钟 |
V
| 两隔离的产品电源与输出之间共地，只存在输入与输出之间隔离耐压 |
6 | 过载能力 | 2倍标称输入电压，持续1ｓ，间隔10ｓ，重复10次；10倍标称输入电流(仅穿孔式)，持续1ｓ，间隔300ｓ，重复5次.。 | 当被测信号超出线性测量范围时不保证检测精度 | |
7 | 平均无故障工作时间 | >30000 | 小时 | |
8 | 辅助电源 | +5V/+12V/+24V/+48V/ AC220V | V | 220VAC,DC仅对N型产品 |
9 | 额定功耗 | ≤250mW(+12V)，≤500mW(+24V) | mW | 辅助电源不同，功耗不同 |
10 | 温漂特性 | ≤300 | ppm/℃ | （-20℃～+60℃） |

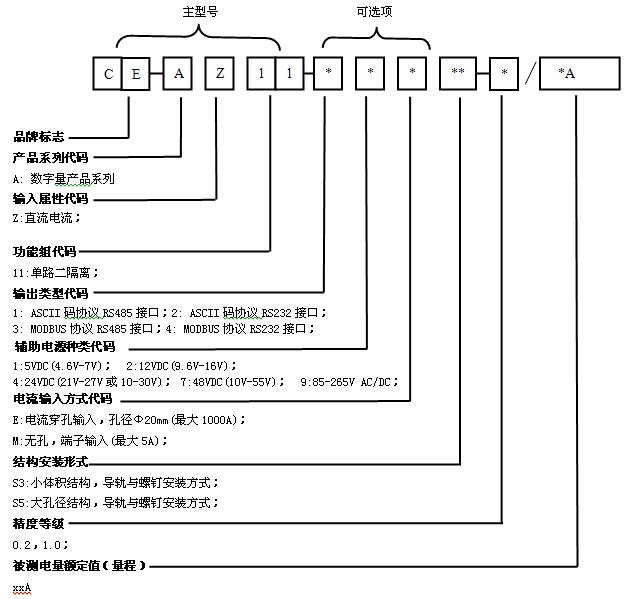

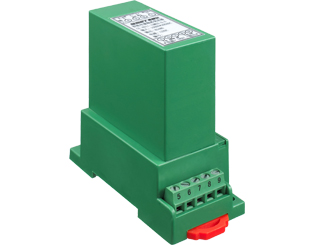

CE-AZ11-**MS3型产品外观图

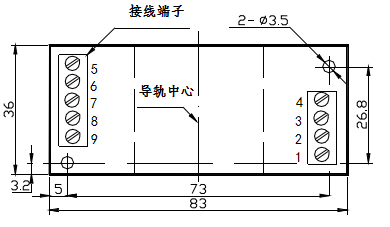

CE-AZ11-**MS3型产品安装图

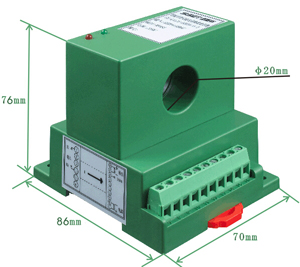

CE-AZ11-**ES5型产品外观图

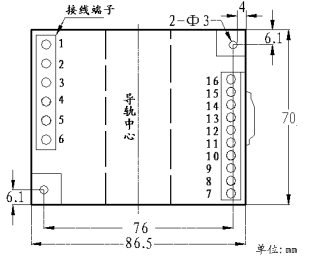

CE-AZ11-**ES5型产品安装图
单路电流CE-AZ11-**MS3型产品接线参考图
（7脚输出为+5V，提供5V输出(<20mA),与电源供地）
单路电流CE-AZ11-**ES5型产品接线参考图
具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。
具有寄校验、偶校验、无校验、2停止位等多种通讯方式可自由设定。
通讯速率可选，最高通讯速率可到115200 bps。
同行产品中体积最小，电流测量范围大的智能型变送器。
电度具有正反向分别累加功能，具有掉电存储。
具有红、绿发光二极管指示，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。
抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。
