高频频率信号隔离变送器

首页 > 产品 > 频率

  • ​快速入口:产品选型资料下载常见问题订单查询
  •   本产品为一种高频频率信号检测隔离变送器,采用的是光耦隔离方式,能将输入的频率信号隔离转换成线性输出的0~5V,0~20mA和4~20mA等标准信号。本产品为两隔离方式,即输入和输出、辅助电源之间隔离。多种输入、输出量程可选,内置功能开关自由选择。该产品安装简单,能够广范应用于通讯,电力,铁路,工业控制等领域。

    资料下载

    *辅助电源:DC +11V~+28V,AC/DC 85V~265V;

    *输入范围:频率:0-6KHz~400KHz

    幅值:5V(幅值变化70%-120%);

    *变送输出:0-5V/0-20mA/1-5V/4-20mA/0-10V;电压或

    电流输出的零点可自由设定;

    *精度等级:0.5级(可达0.2级);

    *负载能力:电压输出≥500Ω ;

    电流输出≤300Ω(24V电源可到800Ω);

    *温漂:<250ppm/℃;

    *隔离耐压:DC 2500V;

    *响应时间:≤100 mS;

    *额定功耗:<1.7W;

    *输出纹波:<10mV

    *频响范围:6kHz~400kHz

    *浪涌冲击抗扰度:

    输入/电源端口四级4KV(L-N/2Ω/综合波)

             输出端口二级2KV(L-N/40Ω/综合波)

    *脉冲群抗扰度:输入/电源端口±2KV

                     模拟I/O口±1KV

    *输入过载能力:连续过载:120%;短时过载:2倍额定电压输入值,施加1秒;

    *工作温度:-30℃~+70℃;

    *储存条件:-40℃~+70℃

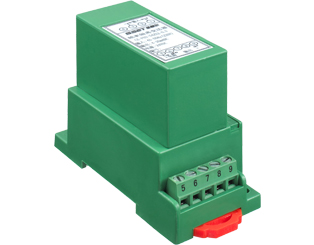

    产品外观

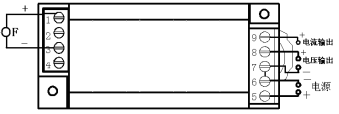

      +11~+28V辅助电源(S1)产品外观图

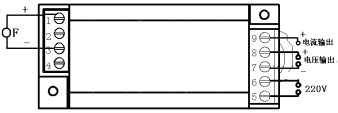

      220V辅助电源(S3)产品外观图







    频率量程支持自设定;

    直流宽电源供电,输入+11V~+28V;

    具有0-5V或1-5V、0-20mA或4-20mA自由选择功能;可自由设定零点输出;

    采用数字原理技术,稳定性高,精度可达0.2级;
