穿孔式无源单相交流电流隔离变送器

首页 > 电流 > 单相交流电流变送器

  • ​快速入口:产品选型资料下载常见问题订单查询
  •   本产品为无源单路交流电流隔离变送器,其输入、输出之间完全隔离;变送器无须辅助电源,功耗低,安装方便,安全性好;变送器采用开合方式,轻松实现电流的测量,隔离输出各类标准信号,输出信号与输入信号成线性关系。可广泛应用于通讯、电力、铁路、工业控制等领域的交流电流信号的实时检测/监控。


    资料下载

    *输入范围:0~20AAC~300AAC

    *输入频率:50Hz/60Hz

    *额定输出:0-5V/0-10V

    *精度等级:1.0级

    *负载能力:≥1MΩ

    *温漂:≤100ppm/℃

    *隔离耐压:≥2500 V DC

    *响应时间:≤200 mS

    *额定功耗:无

    *输出纹波:≤10mV

    *频响范围:45~65Hz(最高到5K,需订货说明)

    *浪涌冲击抗扰度:电源端口一级±0.5KV(L-N/2Ω/综合波

    模拟I/O口一级±0.5KV (L-N/40Ω/综合波);

    *脉冲群抗扰度:输入/电源端口±2KV    模拟I/O口±1KV

    *输入过载能力:被测电流标称值的20倍(最大500A)施加一秒(重复5次,间隔300S)

    *工作环境:温度:0~50℃;湿度:≤95%(不结露)

    *储存条件:温度:-55~65℃; 湿度: ≤95%(不结露)

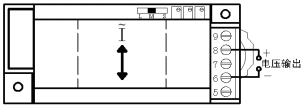

    ES3外形

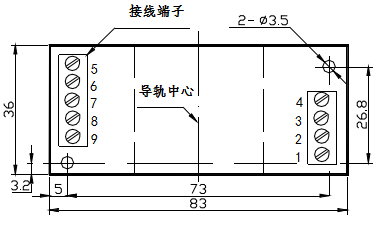

    安装尺寸图

    产品精度高,优于1.0级;

    温度漂移低,且稳定性好;

    通过产品内设的拨动开关,可进行三个量程之间的转换。
