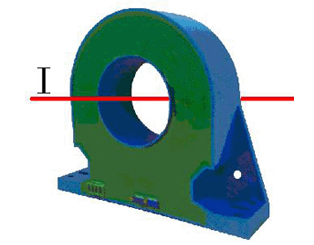

大电流单相交流电流隔离变送器

首页 > 产品 > 新品推荐

  • ​快速入口:产品选型资料下载常见问题订单查询
  •   本系列产品为交流大电流测量隔离变送器,最大可测量到3000A,变送器输入输出之间完全隔离,安装方便,安全性好。可轻松实现大电流的测量,较互感器(CT)检测,在信号隔离、稳定性上有明显优势,且输出标准信号可直连PLC。该产品非常适合用于电力,通讯,铁路,工业控制等领域对交流大电流的检测应用。

    资料下载

    辅助电源:DC : +11~+28V;

    额定工作电流:<30mA;

    输入范围:电流AC:100A~3000A( E9≤1000A,E10≤2000A, E11≤3000A);

    精度等级:0.5-0.3级(采用引用误差);

    变送输出:0~5V/0-20mA/4~20mA;

    负载能力:电压输出大于1KΩ,电流输出小于300Ω;

    温漂:≤200ppm/℃;

    隔离耐压:DC 2500V;

    响应时间:≤200 mS;

    额定功耗:≤0.4W;≤0.5W

    输出纹波:≤10mV;

    频响范围: 40Hz~8KHz;

    浪涌冲击抗扰度: 电源端口三级2KV(L-N/2Ω/综合波)

    输出端口三级2KV(L-N/40Ω/综合波)

    脉冲群抗扰度:电源端口±4KV   模拟输出端±4KV

    输入过载能力:连续过载:120%;短时过载:2 倍

    工作温度:-20℃~+70℃;  湿度:≤95%(不结露)

    储存条件:温度:-55~65℃; 湿度: ≤95%(不结露)







    精度高:优于0.5级

    频响高:40Hz~8KHz

    宽电源:供电DC +11~+28V

    稳定性高:在温漂、频宽、精度都有明显优势

    环氧树脂封装工艺,电隔离强度高

    结构紧凑,安装方便,占用空间小
