1、轨道电路分路不良是影响行车安全的重要因素之一。由于轨道电路分路不良即会导致信号和轨道电路序码升级、联锁关系失效,将直接危及行车安全。
2、轨道电路干扰是轨道电路常见的故障情况,目前缺少有效、方便的测试设备。
为此我公司特开发CE-YG01型轨道分路测试仪。

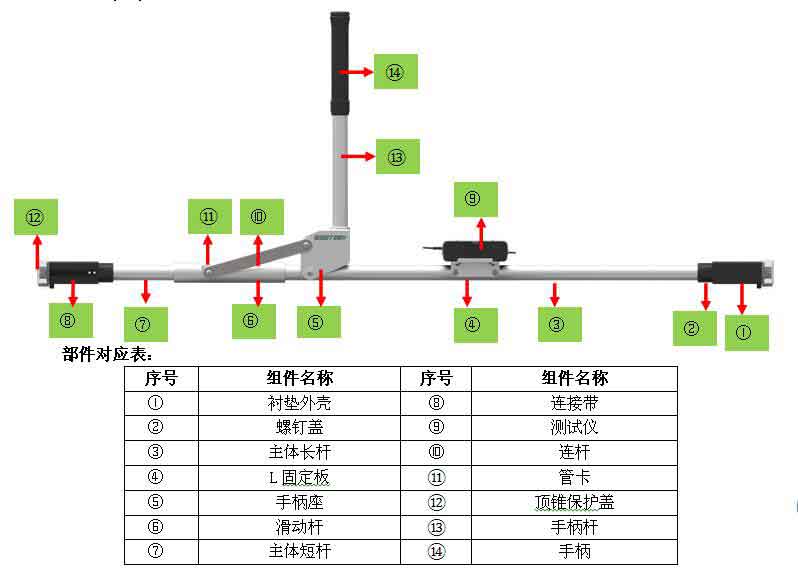

CE-YG01轨道分路测试仪是用于轨道电路室外日常维护、测试的仪器。适用于以下各制式的轨面电压、分路电流、分路电压测试;并提供各种制式下准确的分路电阻值。同时可进行邻线、邻区段、本区段的干扰测试。
1、测试范围
1)轨面电压:移频电压值、脉冲电压值、25Hz相敏电压值
2)分路电流:移频电流值、脉冲电流值、25Hz相敏电流值
3)信号频率:载频、低频、25Hz相敏的频率、
4)脉冲特征:脉冲频率、脉冲宽度2、
2、技术指标
序号 | 名称 | 量程 | 分辨率 | 精度 |
1 | 移频电压 | 0-2-20-300V | 1mV、0.01V、0.1V | ±0.5% |
2 | 移频电流 | 0-5A | 1mA、0.01A | ±0.5% |
3 | 载频频率 | 1680Hz-2620Hz | 0.1Hz | ±0.15Hz |
4 | 低频频率 | 8Hz-45Hz | 0.01Hz | ±0.03Hz |
5 | 脉冲频率 | 3Hz-10Hz | 0.01Hz | ±0.05Hz |
6 | 脉冲宽度 | 1-20mS | 0.1mS | ±0.5mS |
7 | 脉冲电压 | 0-2-20-300V | 0.1V | ±2% |
8 | 脉冲电流 | 0-50A | 0.01A | ±2% |
9 | 25Hz相敏电压 | 0-2-20-300V | 1mV、0.01V、0.1V | ±0.5% |
10 | 25Hz相敏电流 | 0-10A | 1mA、0.01A | ±0.5% |
11 | 50Hz电压 | 0-2-20-300V | 1mV、0.01V、0.1V | ±0.5% |
12 | 50Hz电流 | 0-10A | 1mA、0.01A | ±0.5% |
3、数据存储
(1)可存储(1100)条测试记录。
(2)数据记录:具有测试时间与数据同步存储功能,可实现数据实时查阅。
4、工作电源
内置充电5V电池,电芯容量5400mAh,满足20h使用,
具有Micro-USB充电接口,
具有电量余量显示。
5、 使用环境:
l 工作温度:-20~60℃
l 存储温度:-20~70℃
l 海拔高度:5000米以下
l 防水等级:IP51
6、 产品重量:4.65±0.2 kg
1、ZPW-2000轨道电路制式的分路检测;
2、ZPW-2000脉冲轨道电路制式的分路检测;
3、相敏轨道电路的分路检测;
4、运用多载频测试功能,完成邻线、小轨、邻区段、本区段的干扰测试。
1、功能检测:
l 可用于ZPW-2000轨道电路、脉冲轨道电路、25Hz相敏轨道电路等三种制式下的调整和分路状态参数检测;
l 运用多载频测试功能,完成邻线、小轨、邻区段、本区段的干扰测试;
l 检测环境的温湿度测试。
2、准确高效:
l 测量分路电阻精度高,误差小于10mΩ;
l 专利结构技术,确保了各种分路电阻的准确性,可高精度检测各种轨道电路的电参数;
l 无需处理轨面锈层,直接在测试点处完成操作;
l 单人就可完成对轨道分路各项电性能测试,高效、低劳动强度的实现无纸化操作。

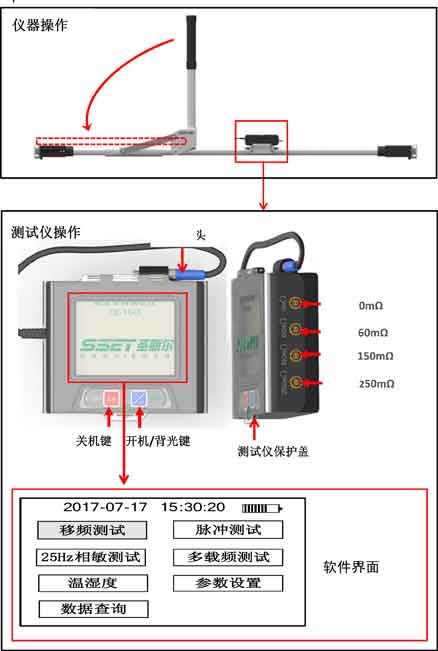

l 具有触摸屏和LED背光,使操作便捷、准确,也适用夜间操作,且不需人工记录;实现无纸化管理。
3、安全可靠:
l 产品具有高等级绝缘设计,无论是脉冲轨道电路制式下的轨道上脉冲高电压,还是突发和偶遇性--雷击、牵引电流、电压都具有操作安全防护措施;
l 独特的结构设计,确保接触的一致性和可靠性。
4、高效管理:
l 设备具有存储、查询功能,可对时间、电参数、检测点、温湿度等进行调阅、查询;
l 可对关注的路、段与区间,在时间、电参数等数据进行统计、分析,以达到分析分路情况,判断分路状况的管理目的。
5、适用性强:
l 此检测仪具有防水功能,便于任何气候下使用;
l 精细化设计:使设备便于携带,操作省力、除锈力强、检测精度高。
