跟踪式交直流电压隔离变送器

首页 > 电压 > 交直流电压变送器

  • ​快速入口:产品选型资料下载常见问题订单查询
  •   跟踪式变送器的输出信号能快速跟踪输入信号的变化。本产品采用新型隔离芯片,光电隔离原理,将输入的交直流电压信号经隔离后转换成线性的交直流电压信号。本产品为三隔离产品,即输入、输出和辅助电源相互电隔离;具有高精度、高隔离、高速度、低漂移等特点。解决了传感器、变送器或仪表信号高速传输过程中的共模干扰、电隔离及信号标准化等问题,特别适用于高速瞬态波形采集、谐波分析及快速监测报警等领域。可广泛用于电力、铁路、通信及PLC等测控系统及各种自动控制系统。

    资料下载


    测试条件:辅助电源24V ,室温:25℃

    *输入范围:电压:0-1V~500V AC/DC ;

    *输出量:0-5V AC/DC;;

    *辅助电源:12VDC、24V DC、85-265V AC/DC(MS3外形);

    *精度等级:0.5级 ;

    *输入阻抗:20*U KΩ(U<50V),1MΩ(≥50V) ;

    *负载能力:≥2KΩ ;

    *温漂:≤200ppm/℃;

    *隔离耐压:≥2500 V DC ;

    *响应时间:≤20 uS ;

    *额定功耗:<1.1W ;

    *输出纹波:无

    *频响范围:0~1KHZ

    *浪涌冲击抗扰度:电源端口三级±2KV(L-N/2Ω/综合波),

                     模拟输出口三级±2KV (L-N/40Ω/综合波);

    *脉冲群抗扰度:输入/电源端口±2KV ,模拟输出口±1KV;

    *输入过载能力:被测电压标称值的2倍;

    *工作环境:温度:-10~60℃; 湿度: ≤95%(不结露);

    *储存条件:-20~70℃

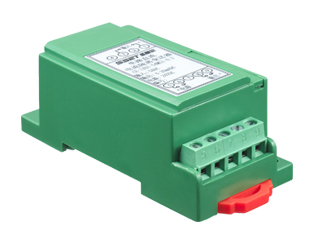

    MS1型外形图


    MS3型外形图

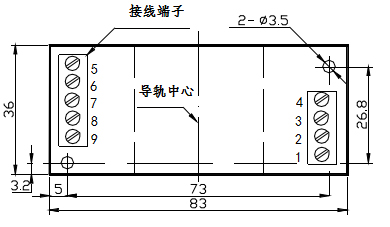

    安装尺寸图


    产品精度高,优于0.5级;

    响应快uS级、频响宽达2KHz;

    产品电压输出端口和电源端口抗干扰能力强,分别可承受2KV的浪涌冲击;
