本产品为一种真有效值测量两路交流电压的隔离变送器,采用的是电磁隔离原理，能够对两路的交流电压进行采样，经过真有效值（True-RMS）转换后，并隔离输出0~5V, 0~20mA或4~20mA多种标准信号，其输入和输出之间实现电的隔离，输出信号与输入信号间有完全的线性关系。该产品具有精度好，隔离耐压高，低温漂，体积小，安装方便等优点，符合国际标准。可广泛应用于交流电压信号的实时检测/监控，通讯，电力，铁路，工业控制等领域。
资料下载测试条件：辅助电源：+12V；室温：25℃。
*输入范围：0~1~ 500V AC；；
*输出量：0-5V, 1-5V, 0-10V, 0-20mA, 4-20mA DC等；
*辅助电源：+12VDC,+15VDC,+24VDC，85-265V AC/DC；
*精度等级：0.5级；
*负载能力：负载≥2KΩ(电压输出) 负载≤250Ω(电流输出)；
*温漂：300ppm/℃；
*隔离耐压：2500 V DC；；
*响应时间：≤400 mS；
*额定功耗：电压输出0.5W，电流输出1.5W；
*频响范围：45Hz-400Hz；（1kHz误差1%）
*浪涌冲击抗扰度：电源端口三级±2KV(L-N/2Ω/综合波)； 模拟I/O口三级±2KV (L-N/40Ω/综合波)；
*脉冲群抗扰度：输入/电源端口±2KV 模拟I/O口±1KV
*输入过载能力：2倍额定电压输入值,一秒10次。
*工作环境：温度：-10~60℃; 湿度： ≤95%(不结露)；
*储存条件：-40~+70℃
MS3外形图
MS3外形安装尺寸图

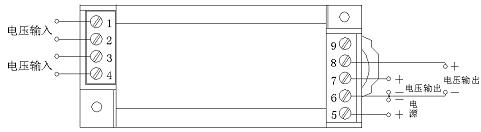

CE-VJ21A-3*MS3、CE-VJ21A-6*MS3、CE-VJ21A-8*MS3电压输出产品接线图

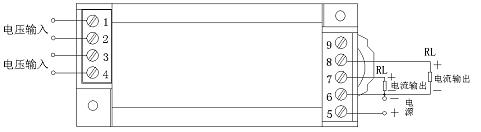

CE-VJ21A-4*MS3、CE-VJ21A-5*MS3电流输出产品接线图
安装、接线方便；
精度高、温漂低；
产品可靠性高；
可根据客户需求量身定制各种特殊产品；
