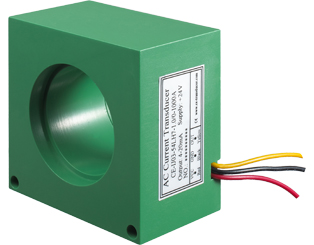

本产品为一种交流大电流电量隔离变送器, 其输入和输出之间不共地，输入信号为交流电流，其输出信号为直流电压或者直流电流的标准信号。该产品具有精度好，隔离耐压高，低温漂，体积小，安装方便等优点，可广泛应用于通讯，电力，铁路，工业控制等领域。
资料下载测试条件：辅助电源：+12V，室温：25℃
*输入范围: 0~ 1000A
*精度等级: 1.0级（采用引用误差）
*工作环境: -10~60℃ *隔离耐压: 2500 V DC
*负载能力: 电压输出≥ 2 kΩ 电流输出 ≤ 250 Ω
*温漂： ≤300ppm/℃
*响应时间: ≤ 300 Ms
*额定功耗： <0.5W
*输出纹波：≤10mV
*频响范围：45~65Hz（最高到5K，需订货说明）
*浪涌冲击抗扰度：电源端口一级±0.5KV(L-N/2Ω/综合波) 模拟I/O口一级±0.5KV (L-N/40Ω/综合波)；脉冲群抗扰度：输入/电源端口±2KV 模拟I/O口±1KV
*输入过载能力：被测电流标称值的20倍（最大500A）施加一秒（重复5次，间隔300S）
*储存条件：温度:-55~65℃； 湿度: ≤95%（不结露）
图1 产品参考接线图
红线：辅助电源正端连接线；
黑线：辅助电源负端连接线；
黄线：信号输出端连接线；
输出引线长度：3米
